YOUR DEVICE IS OVER HEATING.

అందరికీ నమస్కారం ,

 ఈరోజు మనం 𝓎𝑜𝓊𝓇 𝒹𝑒𝓋𝒾𝒸𝑒 𝒾𝓈 𝑜𝓋𝑒𝓇 𝒽𝑒𝒶𝓉𝒾𝓃𝑔 𝓅𝓇𝑜𝒷𝓁𝑒𝓂 ని  పరిష్కరిద్దాం :-

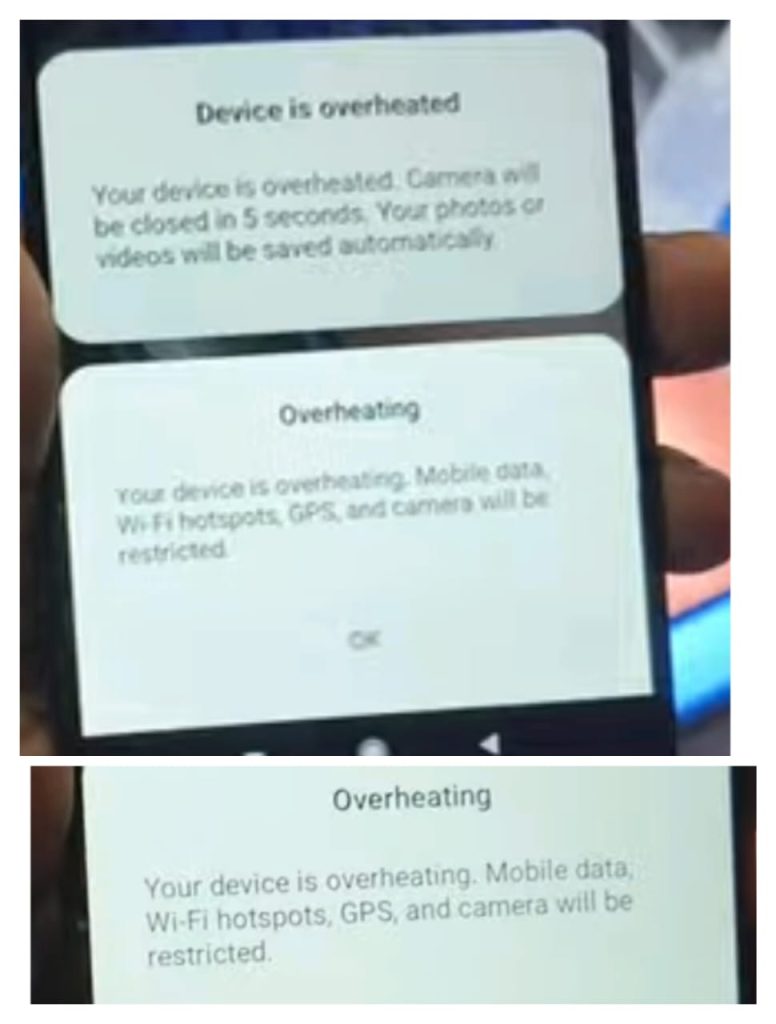

ఇది Redmi మొబైల్. కస్టమర్ దుకాణానికి వచ్చి, మొబైల్ కెమెరాను ఓపెన్ చేసినప్పుడు , "your device is over heating" మరియు "వైఫై, బ్లూటూత్, హాట్‌స్పాట్ ఆఫ్ చేయబడుతుంది" అని డిస్‌ప్లేపై warning కనిపిస్తుంది. technician మొబైల్ తీసుకున్నాడు. technician  కస్టమర్‌కి మొబైల్ రిపేరు చేస్తాను అని చెప్పాడు .

• ఈ మొబైల్ ఎందుకు వేడెక్కుతుంది. ఇది నిజంగా వేడెక్కుతుందో లేదో చెక్ చేద్దాం.
• ముందుగా మొబైల్ బ్యాక్ ప్యానెల్ ఓపెన్ చేద్దాము .
• మొబైల్ బ్యాక్ ప్యానెల్ ఓపెన్ చేసి చెక్ చేస్తే లైటింగ్ ఐసీ దగ్గర వేడెక్కుతుంది.
• మీరు కెమెరాను ఓపెన్ చేస్తే , పైన ఉన్న చిత్రంలో ఉన్న విధంగా వస్తుంది . మరియు డైలర్ కూడా పని చేయడం లేదు.
• ఇప్పుడు మొబైల్ నుండి బోర్డుని వేరు చేయండి.

Krish Mobile Training Institute

ఈ problem వస్తే ఎలా చెక్ చేయాలో మనం తెలుసుకుందాం :-

• థర్మల్ సర్క్యూట్ దగ్గర 1.8 V వస్తుందా లేదా చెక్ చేయాలి .
• ఇది EMMC సమీపంలోని థర్మల్ సర్క్యూట్.

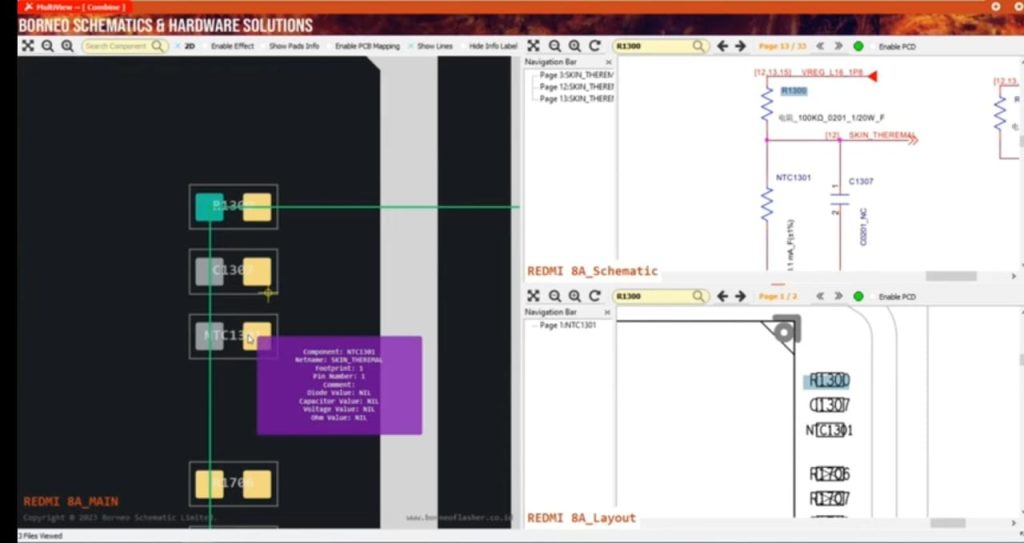

• ఈ థర్మల్ సర్క్యూట్‌లో నార్మల్ రెసిస్టర్ మరియు పుల్ డౌన్ రెసిస్టర్ అనేవి రెండు ఉంటాయి .
• schematic లో చూపినట్లుగా, సాధారణ రిజిస్టర్ v reg l 16 1.8V వస్తుంది.
• దీని తర్వాత నార్మల్ రెసిస్టర్ మరియు థర్మల్ రెసిస్టర్ మధ్య వోల్టేజ్ 0.2 V నుండి 0.8 V వరకు ఉండాలి.
• ఇక్కడ స్కిన్ థర్మల్ అనే లైన్ ఉంటుంది, ఆ లైన్ పై ఈ 0.2 v to 0.8 v వోల్టేజ్ రావాలి.
• ఈ వోల్టేజ్ వచ్చినట్లయితే “device is over heating ” అనే ప్రాబ్లం రాదు .
• స్కిన్ థర్మల్ అనే ఈ లైన్ cpu కి వెళుతుంది.
• అదే స్కిన్ థర్మల్ లైన్ ఛార్జింగ్ విభాగం PMI 632 కి వెళుతుంది.

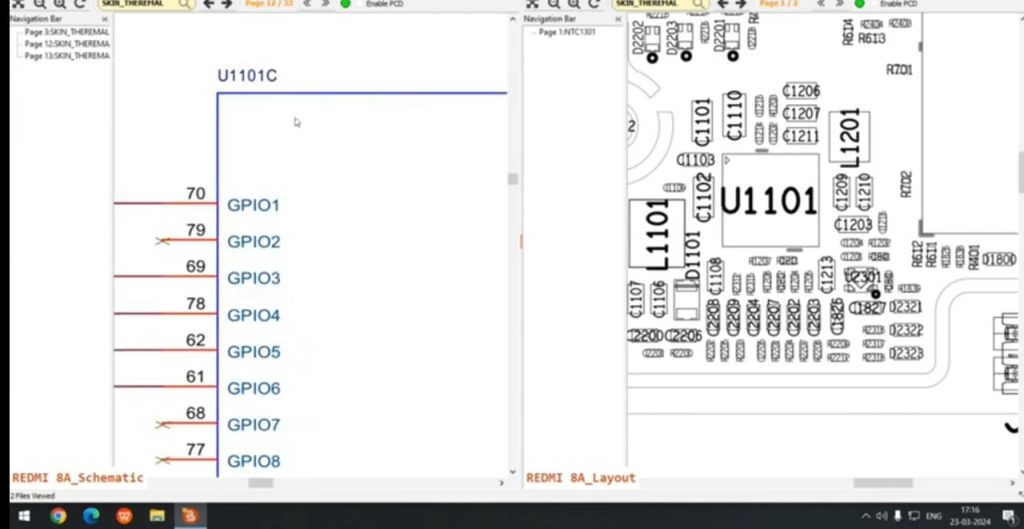

• ఈ స్కిన్ థర్మల్ లైన్ PMI 632 లోని GPIO (జనరల్ పర్పస్ ఇన్‌పుట్ మరియు అవుట్ పుట్) సెక్షన్ కి చెందినది.
• ఈ లైన్ 0.2 V మరియు 0.8 V మధ్యవోల్టేజ్ కలిగి ఉండాలి.

ఇప్పుడు ఈ lines బిట్‌మ్యాప్‌లో ఎక్కడికి వెళతాయో చూద్దాం :-

• ఇప్పుడు మనం బోర్డులో చెక్ చేద్దాం.
• ఒకసారి మనం షీల్డ్‌ను తీసివేయాలి. షీల్డ్ జాగ్రత్తగా తీసివేయాలి లేదా కొంపోనేనట్స్ మరియు ప్రింట్లు లేచి వస్తాయి.
• వోల్టేజ్ 0.2 నుండి 0.8 ఎక్కడ తప్పిపోయిందో మాకు ఇప్పటికే తెలుసు, కానీ ఈ వోల్టేజ్ emmc పక్కన ఉన్న cpu పక్కన ఉన్న ప్రాసెసర్ మరియు కెపాసిటర్‌ మీదగా వెళుతుంది.
• అక్కడ నుండి మనము ఒక జంపర్ వేసుకోవాలసిన అవసరం ఉంది .
• మనం షీల్డ్‌ను తీసివేసిన చోట 1.8 V వస్తుందో లేదో చెక్ చేయాలి.
• ఈ 1.8 Voltage EMMC సమీపంలోని థర్మల్ సర్క్యూట్‌కు ఇవ్వాలి.
• ఇప్పుడు మనము జంపర్ వేసుకోవాలి .
• జంపర్ వేసుకున్న తర్వాత గ్రౌండ్‌కి కనెక్ట్ కాకుండా white tape తో లేకపోతే uv mask తో వేసుకోవడం మంచిది.
• అలా చేయకుంటే జంపర్‌కు అదే వోల్టేజ్ సరఫరా అవుతుంది కాబట్టి షార్ట్ సర్క్యూట్ జరిగి గ్రౌండ్ కి తగిలి మొబైల్ డెడ్ అయ్యే అవకాశం ఉంది.

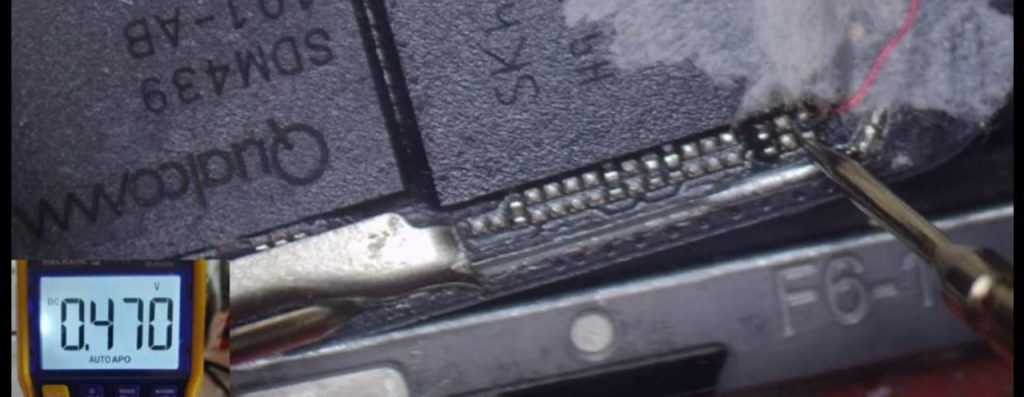

• ఇప్పుడు ఒకసారి చెక్ చేద్దాం, ఈ 0.2 v to 0.8 v వస్తుందో లేదో అని చెక్ చేద్దాము .

• ఈ వోల్టేజ్ రాకపోతే మనకి your device is over heating ప్రాబ్లం వస్తుంది .
• మదర్ బోర్డ్‌ని మీ మొబైల్‌కి అటాచ్ చేసి, మొబైల్‌ని ఆన్ చేద్దాం.
• మొబైల్ ఆన్ చేయబడింది. ఇప్పుడు కెమెరాను ఆన్ చేద్దాం.
• ఇంతకు ముందు, మీరు కెమెరాను ఆన్ చేస్తే, your device is over heating మరియు కెమెరా ఆన్ చేయలేమని మీకు హెచ్చరిక వస్తుంది.

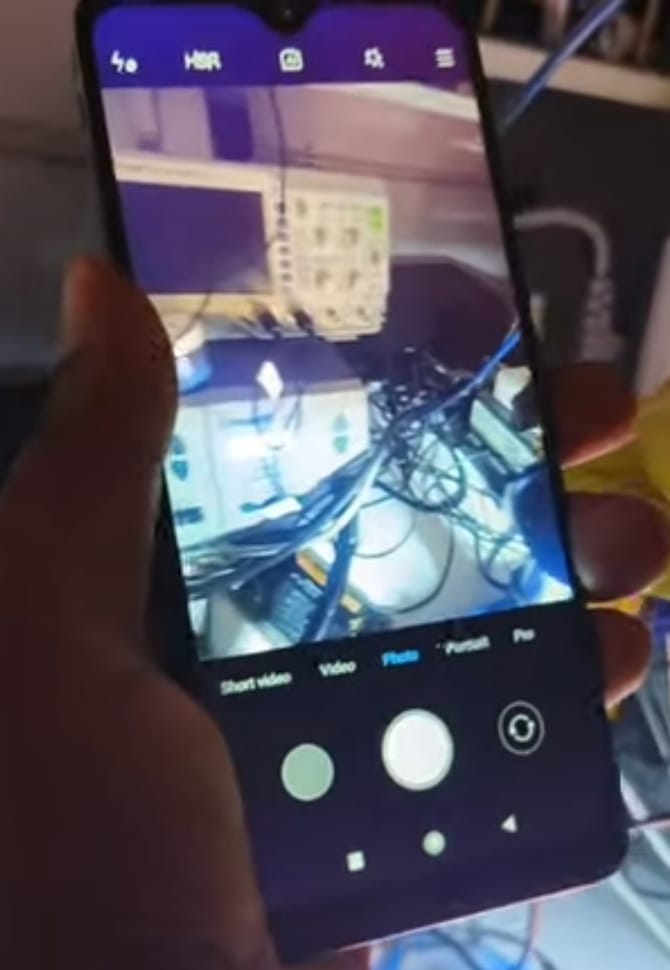

• ఇప్పుడు మనం క్రింద ఉన్న ఫోటోలో చూడగలిగే విధంగా కెమెరా ఆన్ చేయబడింది.
• సమస్య పరిష్కరించబడింది. కస్టమర్ సంతోషంగా ఉన్నాడు.

వీడియో లింక్ క్రింద ఇవ్వబడింది :-

                      ధన్యవాదాలు.
