SAMSUNG GALAXY A 30 S DEAD FIX BY TEAM K.M.T.

అందరికి నమస్కారం ,

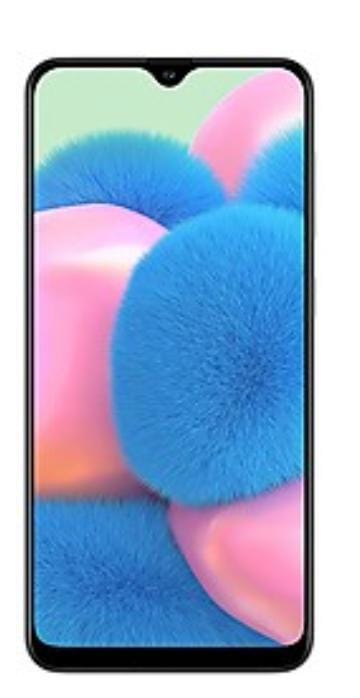

ఇది శామ్‌సంగ్ గెలాక్సీ ఎ30 ఎస్ మొబైల్. ఒక కస్టమర్ మా దుకాణానికి మొబైల్ తెచ్చాడు. టెక్నీషియన్ సమస్య ఏమిటని కస్టమర్‌ని అడిగాడు. మొబైల్ డెడ్ అయిందని కస్టమర్ చెప్పాడు. మొబైల్ చెక్ చేసి సమస్యను పరిష్కరిస్తానని టెక్నీషియన్ కస్టమర్‌కు చెప్పాడు.

Krish Mobile Training Institute

ఇప్పుడు ఈ మొబైల్ డెడ్ నుండి రికవర్ చేద్దాము :

• ముందుగా మనం మొబైల్ బ్యాక్ ప్యానెల్ ఓపెన్ చేయాలి.
• మీరు మొబైల్‌ను 6 ఇన్ 1 ఛార్జర్‌కి కనెక్ట్ చేస్తే, దానికి 0.1 మిల్లియంపియర్ తీసుకుంటుంది .
• ఒక dc పవర్ సప్లయ్ కు కనెక్ట్ చేయబడితే అది 0.069 మిల్లిఆంపియర్‌ని డ్రా చేస్తోంది. ట్రిగ్గర్ నొక్కినా ఫలితం లేదు. మొబైల్ పూర్తిగా డెడ్ అయిన స్థితిలో ఉంది.
• మొబైల్ నుండి మదర్ బోర్డ్‌ను వేరు చేయండి.
• మదర్ బోర్డులో ఏదైనా వాటర్ డామేజ్ ఉందా లేదా చెక్ చేయాలి. వాటర్ డామేజ్ ఏమి లేదు.
• ముందుగా మనం బోర్డ్‌లోని v-బ్యాట్ లైన్‌ను చెక్ చేయాలి.
• మల్టీమీటర్ సహాయంతో ఫార్వర్డ్ బయాస్ మరియు రివర్స్ బయాస్‌ని చెక్ చేయండి.

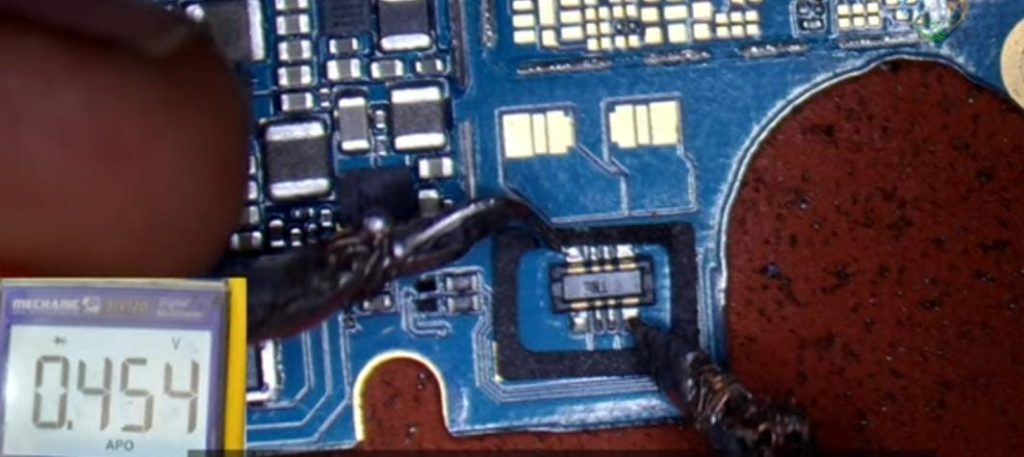

• ఫార్వర్డ్ బయాస్‌లో 0.454 రీడింగ్ పొందబడింది మరియు రివర్స్ బయాస్‌లో 2.586 రీడింగ్ పొందబడింది. వి-బ్యాట్ లైన్‌లో ఎలాంటి సమస్య లేదు.

• ఛార్జింగ్ ఐసి ఏదైనా షాట్ ఉందో లేదో చెక్ చేయాలి.
• మేము డయోడ్ మోడ్‌లో చెక్ చేసినప్పుడు, కెపాసిటర్ పైన ఉన్న వాల్యూ ను మనకి రావాలి. మరోవైపు జీరోలు రావాలి.
• మేము ఈ ఛార్జింగ్ ఐసికి రెండు వైపులా zeros కలిగి ఉన్నాము.
• కాబట్టి ఛార్జింగ్ ఐసి దగ్గర షాట్ ఉంది .
• అప్పుడు మెయిన్ pm ic దగ్గర కాయిల్స్ పైన ఉన్న gr వాల్యూస్ ని చెక్ చేయండి.
• కాయిల్స్ పైన ఉన్న gr వాల్యూస్ బాగానే ఉన్నాయి.
• PM IC చుట్టూ ఉన్న కెపాసిటర్లు కూడా షాట్ అయ్యాయి . మల్టీమీటర్ 0.001 రీడింగ్ ఇస్తుంది.

• Apta ic దగ్గర ఒక కెపాసిటర్ షాట్‌ను కలిగి ఉంది.
• అక్కడక్కడ కొన్ని కెపాసిటర్‌లు షాట్‌ను చూపుతున్నాయి.
• ఇప్పుడు మనం చేయాల్సింది vph కాయిల్‌ని తీసివేసి, షాట్ ఏ వైపు ఉందో చెక్ చేయండి.

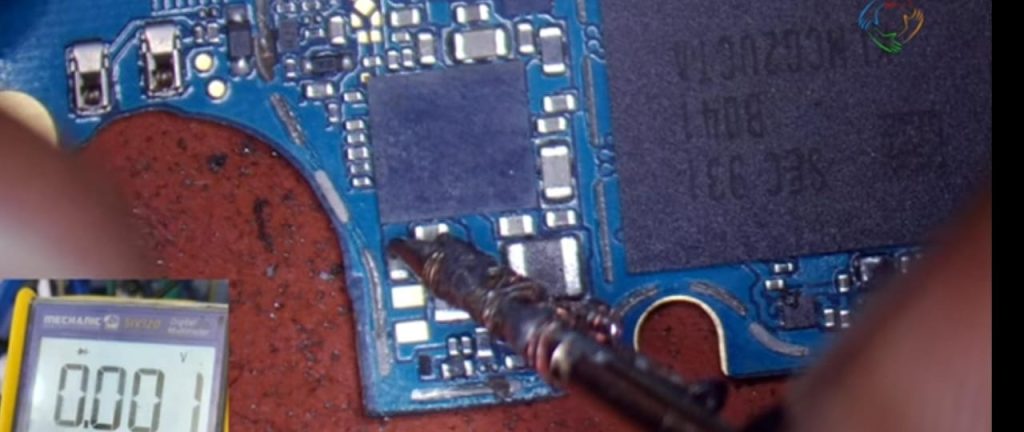

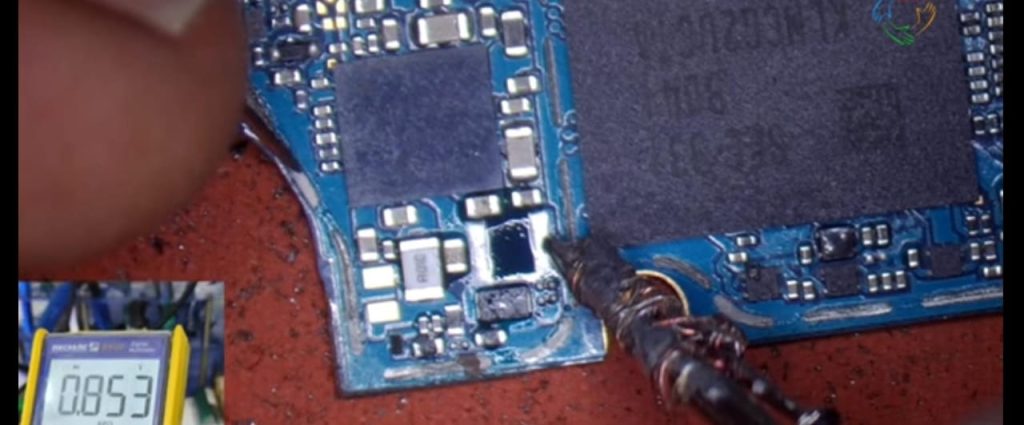

• vph కాయిల్‌ను తీసివేసిన తర్వాత ఒక వైపు షాట్ ఉంది మరియు 0.001 రీడింగ్ వచ్చింది . రెండవ వైపు 0.853 రీడింగ్ వచ్చింది . రీడింగ్ వచ్చే వైపు షాట్ లేదు.

ఇప్పుడు కెపాసిటర్లు rosin smoke తో  ఎక్కడ షాట్ అయ్యాయో చెక్ చేద్దాము రండి :

• మనం ఎక్కడ కెపాసిటర్లు షాట్ చేసామో, మనం రోసిన్ స్మోక్ ను అప్లై చేస్తే , షాట్ కనుగొంటుంది.
• V బ్యాట్ లైన్ దగ్గర, ఛార్జింగ్ పాయింట్ దగ్గర, PM IC దగ్గర, ఆప్టా ఐసీ దగ్గర రోసిన్ స్మోక్ వేసి మరియు వోటేజ్ ఇంజెక్ట్ చేయండి.
• నెట్‌వర్క్ సెక్షన్ లో ఐసి షాట్ అయ్యింది .
• మళ్ళీ అదే ఐసి పైన రోసిన్ స్మోక్ వేసి వోల్టేజ్ ని ఇంజెక్ట్ చేస్తే ఐసి మళ్ళీ బర్న్ అయ్యింది .
• ఆ ఐసీ షాట్ వల్ల మొబైల్ ఆన్ కావడం లేదు.

• ఈ ఐసీని భర్తీ చేస్తే సరిపోతుంది. కానీ మా దగ్గర వేరే ఐసీలు లేవు.
• కాబట్టి Icని డ్రిల్ చేద్దాం మరియు Icలోని కెపాసిటర్‌ను బయటకు తీయండి.
• కెపాసిటర్ బయటకు తీస్తే, షాట్ పోతుంది.

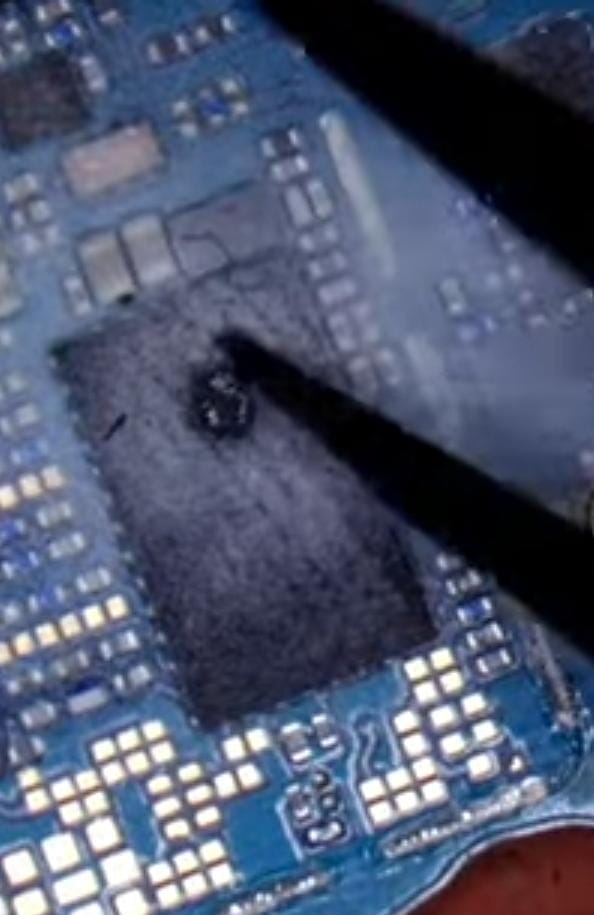

• 11 నంబర్ సర్జికల్ బ్లేడ్‌తో ఐసి పైన డ్రిల్ చేయండి. మధ్యలో liquid వేస్తూ మరియు డ్రిల్ చేయండి.
• డ్రిల్లింగ్ చేసిన తర్వాత కెపాసిటర్ తొలగించాలి.
• కెపాసిటర్‌ను తీసివేసిన తర్వాత, మొబైల్‌కు బోర్డుని జోడించి, మొబైల్ ఆన్ చేయబడిందో లేదో చెక్ చేయండి.

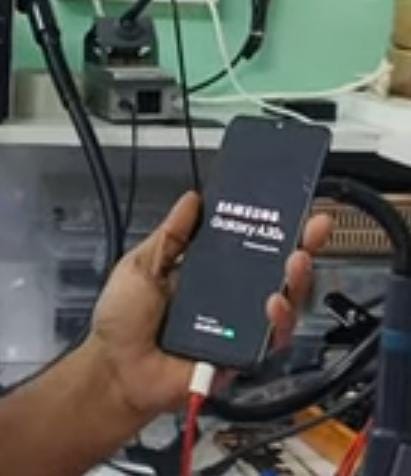

• మొబైల్ విజయవంతంగా ఆన్ చేయబడింది.
• కస్టమర్ సంతోషంగా ఉన్నాడు.

వీడియో లింక్ క్రింద ఇవ్వబడింది :

ధన్యవాదములు by team k.m.t.
