REDMI NOTE 9 PRO MAX DEAD RECOVERY BY TEAM K.M.T.

అందరికి నమస్కారం ,

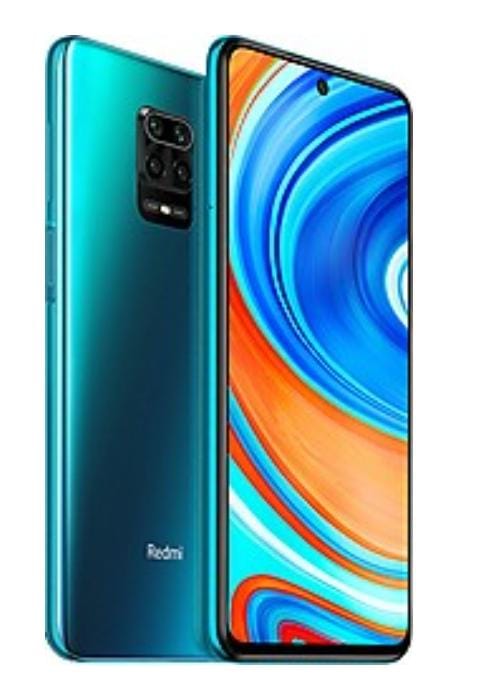

           ఇది Redmi Note 9 Pro Max మొబైల్. వినియోగదారుడు ఈ మొబైల్‌ను మా దుకాణానికి తీసుకువచ్చాడు. ఈ మొబైల్‌లో సమస్య ఏమిటని టెక్నీషియన్ కస్టమర్‌ని అడిగాడు .కస్టమర్ మొబైల్ డెడ్ కండిషన్‌లోకి వెళ్లిందని చెప్పాడు.టెక్నీషియన్ మొబైల్ చెక్ చేసి రిపేర్ చేస్తానని చెప్పాడు.

ఇప్పుడు ఈ మొబైల్‌ని చెక్ చేద్దాము :

• మొబైల్ 6 ఇన్ 1 ఛార్జర్‌కి కనెక్ట్ చేయబడితే, దానికి 0.1 మిల్లీ ఆంపియర్ పడుతుంది.
• ఈ మొబైల్ ఇప్పటికే మరో దుకాణానికి వెళ్లింది. మదర్ బోర్డ్ ని జాగ్రత్తగా గమనించాలి.
• గమనించినట్లయితే, సెకండరీ PM ic సమీపంలోని లైటింగ్ విభాగంలో పని జరిగింది.
• రెక్టిఫైయర్ డయోడ్ ప్యాడ్అనేది లేచిపోయింది . మరో టెక్నీషియన్ అక్కడి నుంచి జంపర్‌ని పెట్టాడు.
• ఛార్జర్‌ని కనెక్ట్ చేయండి మరియు ప్రధాన pm ic దగ్గర vph పవర్ వస్తుందో లేదో చెక్ చేయండి.
• vph పవర్ రిటర్న్ ICకి వస్తుందో లేదో తనిఖీ చేయండి.

• బక్ కాయిల్స్‌పై వోల్టేజ్ వస్తుందో లేదో తనిఖీ చేయండి.
• హైయర్ LDO 2V వస్తుందో లేదో తనిఖీ చేయండి.

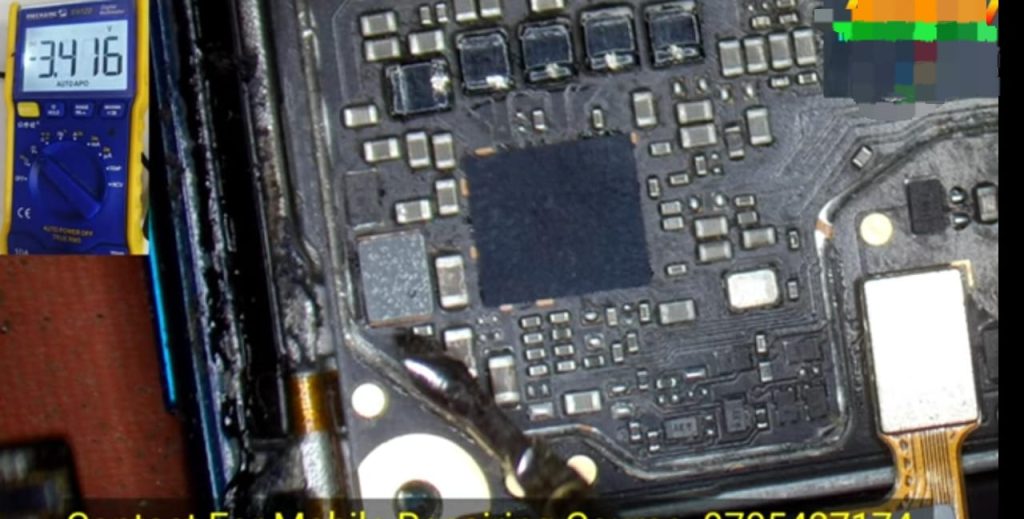

• సెకండరీ PM ఐసి దగ్గర ఇన్‌పుట్ vph పవర్ 3.4V వస్తుందో లేదో తనిఖీ చేయాలి.
• సెకండరీ PM IC చుట్టూ ఉన్న బక్ కాయిల్స్‌లో వోల్టేజ్ వస్తుందో లేదో తనిఖీ చేయండి.
• లోవర్ LDO 1.3v వస్తుందో లేదో తనిఖీ చేయండి.
• bob కాయిల్స్‌పై 2.2 V వస్తుందో లేదో తనిఖీ చేయండి.

ఇప్పుడు మొబైల్‌లో సమస్యను పరిష్కరిద్దాము :

• అన్ని బక్‌కాయిల్‌లు కాయిల్స్‌పై అవుట్‌పుట్ కలిగి ఉంటాయి.
• ప్రధాన PM మరియు సెకండరీ PM దగ్గర ఎటువంటి సమస్య లేదు.
• కానీ మొబైల్ ఆన్ చేయడం లేదు.
• ఇప్పుడు v reg bob లైన్ ఉత్పత్తి చేయబడిందో లేదో తనిఖీ చేయండి.
• v రెగ్ bob వోల్టేజ్ 3.0 మరియు 3.6V వోల్టేజీతో వస్తుందో లేదో తనిఖీ చేయండి.
• v రెగ్ bob వోల్టేజ్ కూడా వచ్చింది.
• మేము సెకండరీ PMని తనిఖీ చేసినప్పుడు, అన్ని వోల్టేజీలు వచ్చాయి.
• కానీ సెకండరీ PM ic వేడెక్కుతుంది.
• పైన రోసిన్ పొగను జోడించి సెకండరీ PM చెక్ చేస్తే, అది కరిగిపోతుంది.
• సెకండరీ PM icలో సమస్య ఉంది.

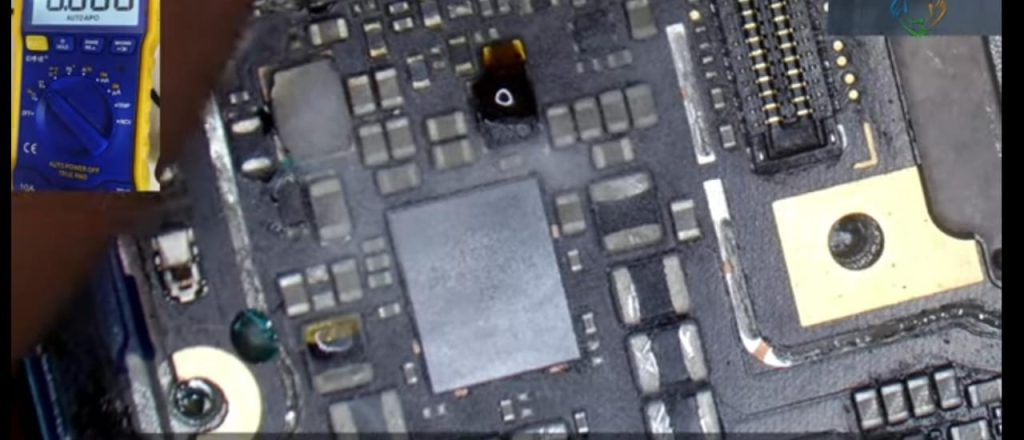

• మీరు సెకండరీ PM ఐసి కరిగిన తర్వాత వోల్టేజ్‌లను తనిఖీ చేస్తే, మీకు ఎలాంటి వోల్టేజీలు కనిపించవు.

• కాబట్టి సెకండరీ PMకి ఇప్పుడు షాట్ ఉంది.

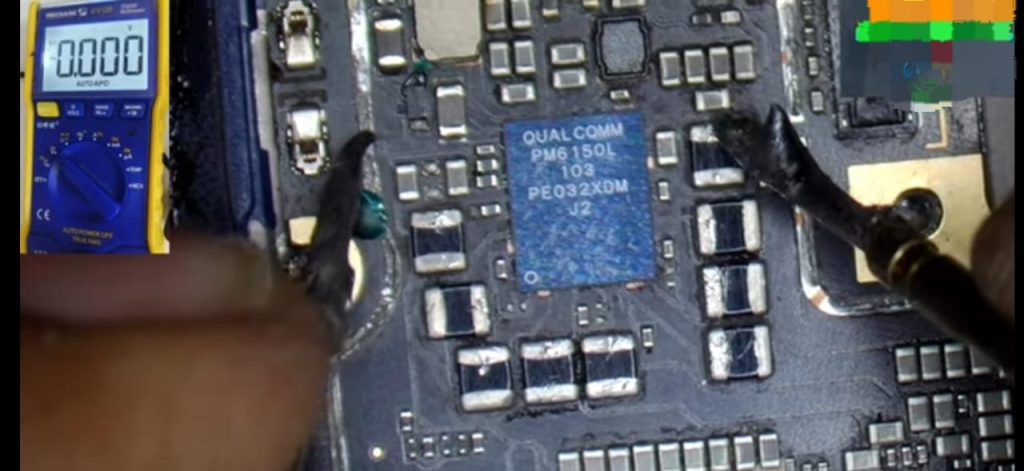

• ఇప్పుడు మనం సెకండరీ PMని తీసివేసి మరియు మార్చాలి.
• గ్రౌండ్ ను విక్‌తో శుభ్రం చేయాలి.
• కొత్త సెకండరీ PM రీఫిక్స్ చేయబడింది.
• కొత్త ఐసిని మార్చిన తర్వాత, రోసిన్ స్మోక్‌ని మళ్లీ జోడించి, ఐసి కరుగుతుందో లేదో తనిఖీ చేయండి.
• వోల్టేజీలు అన్నీ వస్తున్నాయి.
• మేము మీ మొబైల్‌కు మదర్ బోర్డ్‌ను జోడించాము మరియు మొబైల్ ఆన్ చేయబడిందో లేదో తనిఖీ చేసాము.

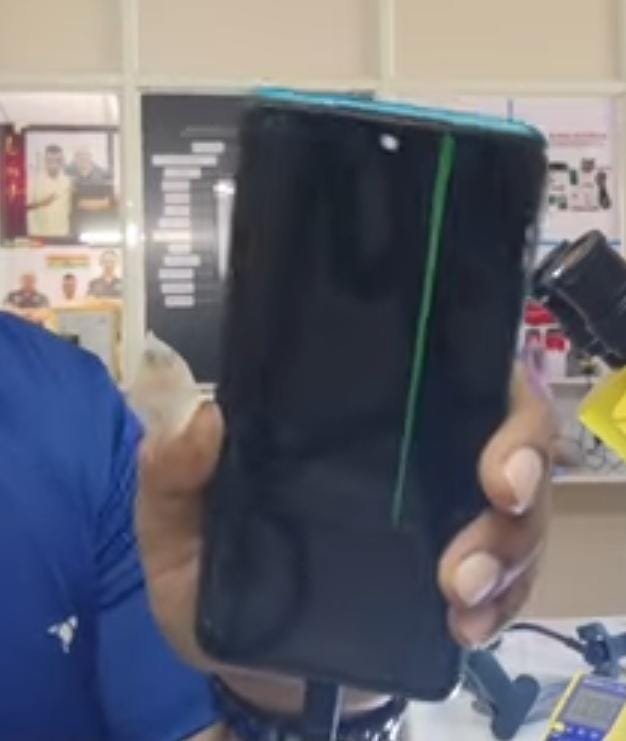

• చెక్ చేస్తే మొబైల్ ఆన్ అవుతుంది.
• అయితే మొబైల్ డిస్‌ప్లే బ్రేక్ అయ్యింది .
• డిస్‌ప్లేను మార్చమని కస్టమర్ మమ్మల్ని అడగలేదు.
• సమస్య పరిష్కరించబడింది .
• కస్టమర్ సంతోషంగా ఉన్నాడు.

వీడియో లింక్ క్రింద ఇవ్వబడింది :

ధన్యవాదములు by team k.m.t.
