HELLO EVERY ONE ,

Today we have Red mi Note 11 mobile. The customer brought up that the problem is that the display is so blank.This mobile display comes with oLED display.This problem also comes under the oLED section of the motherboard.The technician told the customer that he will receive the mobile, check and repair it.

Krish Mobile Training Institute

𝙽𝚘𝚠 𝙻𝚎𝚝’𝚜 𝚃𝚛𝚘𝚞𝚋𝚕𝚎 𝚂𝚑𝚘𝚘𝚝 𝚃𝚑𝚒𝚜 𝙼𝚘𝚋𝚒𝚕𝚎 :

• First we have to look at it with a different COMBO.
• No problem with Combo, Both display and touch are fine .
• The VPH voltage comes and the AVDD voltage also comes.
• Check the GR values ​​above the display connector.

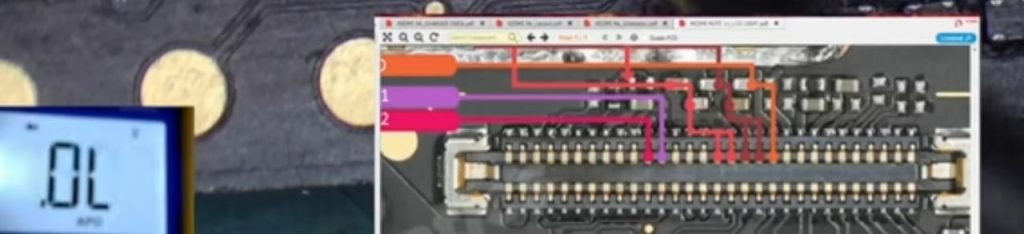

• O L in on two pins.The two pins are called ELVDD and ELVSS
• O L means that the line is open.
• These lines are coming from Apta Ic.

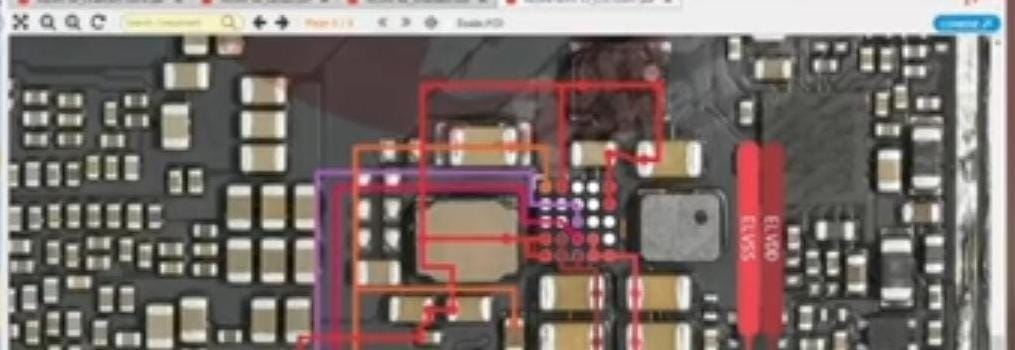

• Then check the voltage near the apta ic.
• There is no voltage on the ELVDD and ELVSS lines.
• On this ELVDD line +4.6 V and – 4.2 V on the ELVSS line.
• These two voltages are missing.
• Now let’s change Apta and see.

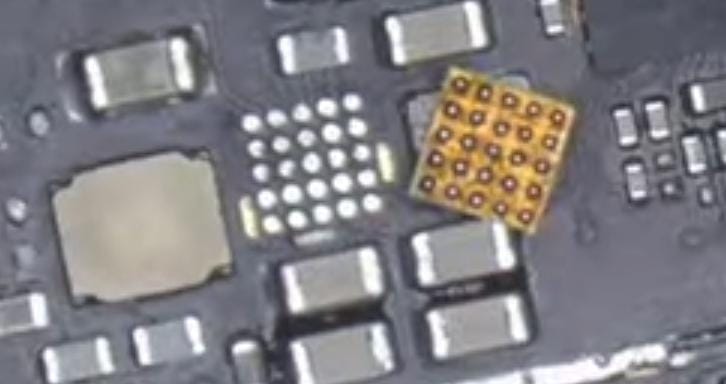

• Apta ic should add flex paste on top and heat slowly with blower and lift slowly with tweezers.
• After liftingthe ic, the ground should be down graded.
• next clean with wick.
• If you have any old board, remove the apta IC from that board .
• We have to clean and Reball the removed Ic from the old board.If we have removed the Apte Ic in Note 11 then we have to replace the Apte Ic removed from the old board.
• Now we have to do it as Refix.

Krish Mobile Training Institute

• Apta ic change will reflect the same problem.
• Voltages do not come across the same ELVDD and ELVSS lines.

𝕃𝕖𝕥 𝕌𝕤 ℕ𝕠𝕨 𝕄𝕠𝕧𝕖 𝕋𝕠 𝕋𝕙𝕖 𝔾𝕣𝕒𝕡𝕙𝕚𝕔 𝕊𝕖𝕔𝕥𝕚𝕠𝕟 :

• Now we come to the graphic section.

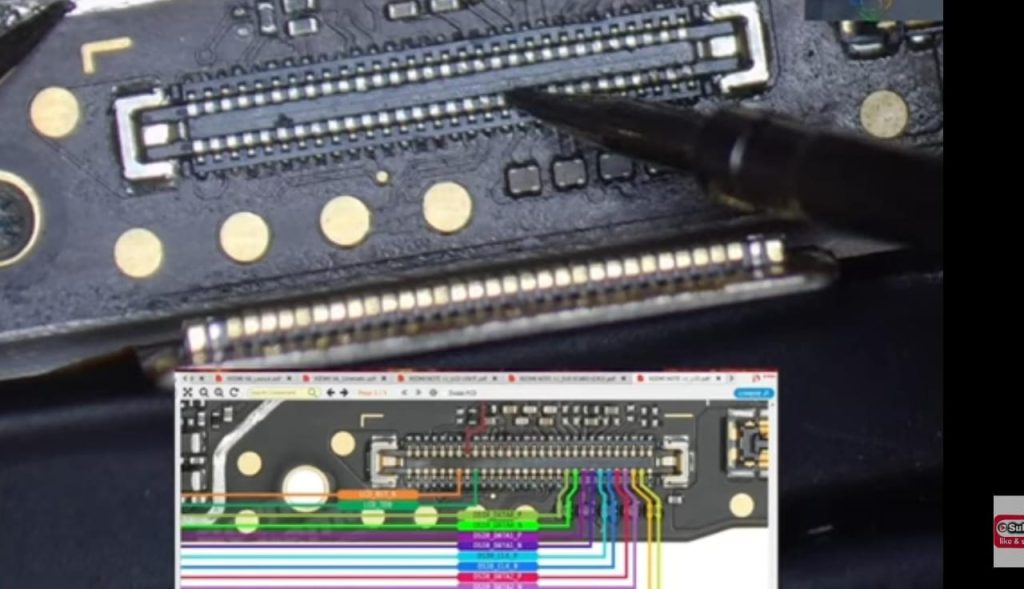

• In graphic section also you have to check the gr value above the MIPI lines.
• There are 10 MIPI lines on this graphic section.
• In these 10 lines also the same gr Value should be come .
• Gr value should not come up and down.
• Gr value on MIPI lines is also coming well.

• All voltages are checked though.
• For some reason I doubt there is a display connector problem.
• We cleaned the display connector with liquid.
• Try replacing the display connector once.

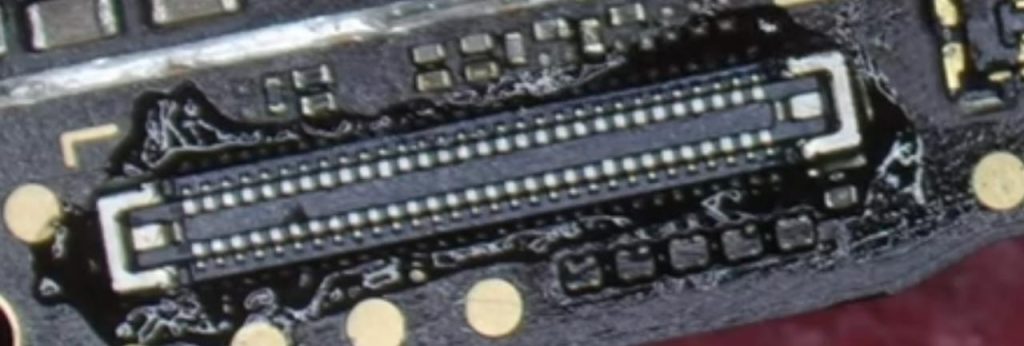

• Apply flex paste around the display connector and heat it with a blower.
• Carefully remove the display connector.
• Bring a new display connector from the shop and keep it nearby or you can use the same connector from any old board.

• So the display connector should be changed.
• After changing the display connector, the voltages of ELVDD and ELVSS should be checked once.
• After Checking the voltage on ELVDD and ELVSS line is found.

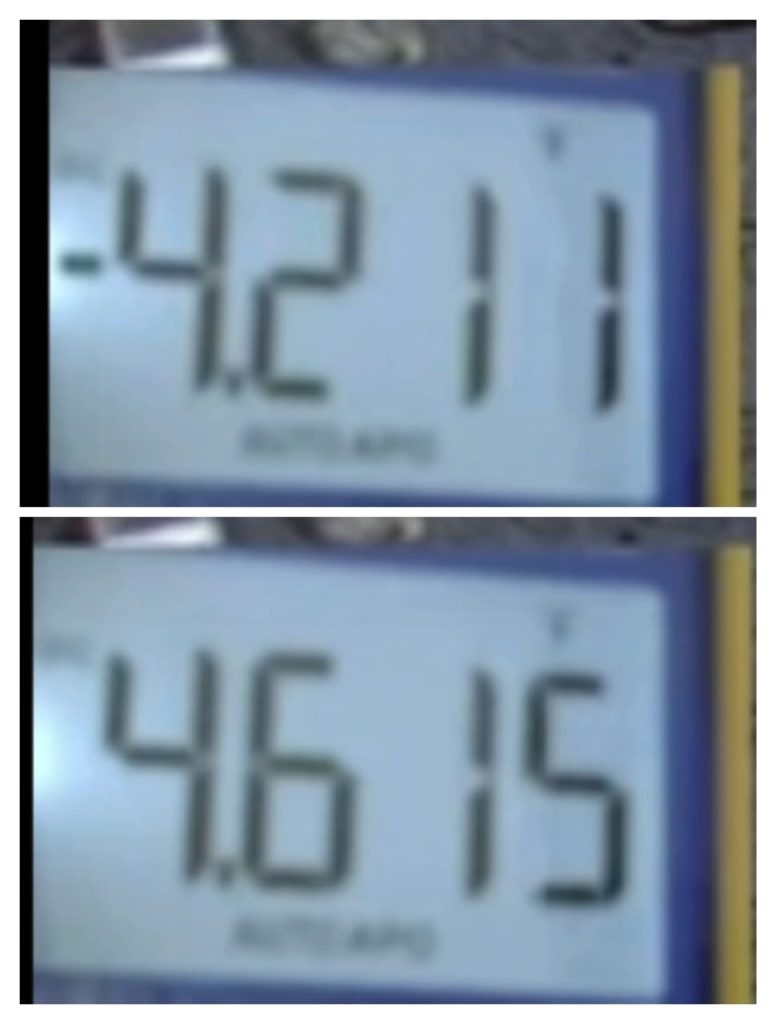

• Voltages of -4.2 V and +4.6 V are obtained on these lines.

• The problem is solved.
• Fix the mother board to your mobile and press the power button and see if any symbol or anything appears on the display.

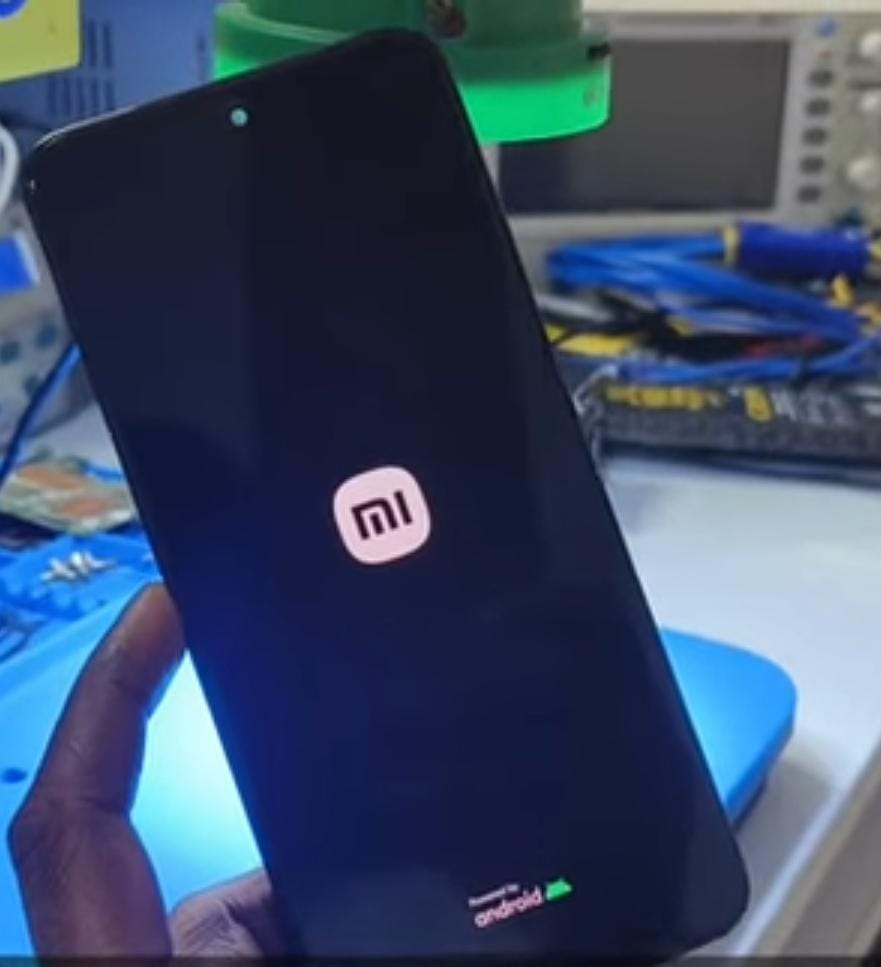

• if the mi logo appears on the mobile display successfully, it means that the problem has been solved.
• customer is happy.

🆅🅸🅳🅴🅾 🅻🅸🅽🅺 🅸🆂 🅶🅸🆅🅴🅽 🅸🅽 🆃🅷🅴 🅱🅴🅻🅾🆆 :

THANK YOU BY TEAM K.M.T.

REDMI NOTE 11 BLANK DISPLAY SOLUTION BY TEAM K.M.T.
