Hello Every One ,

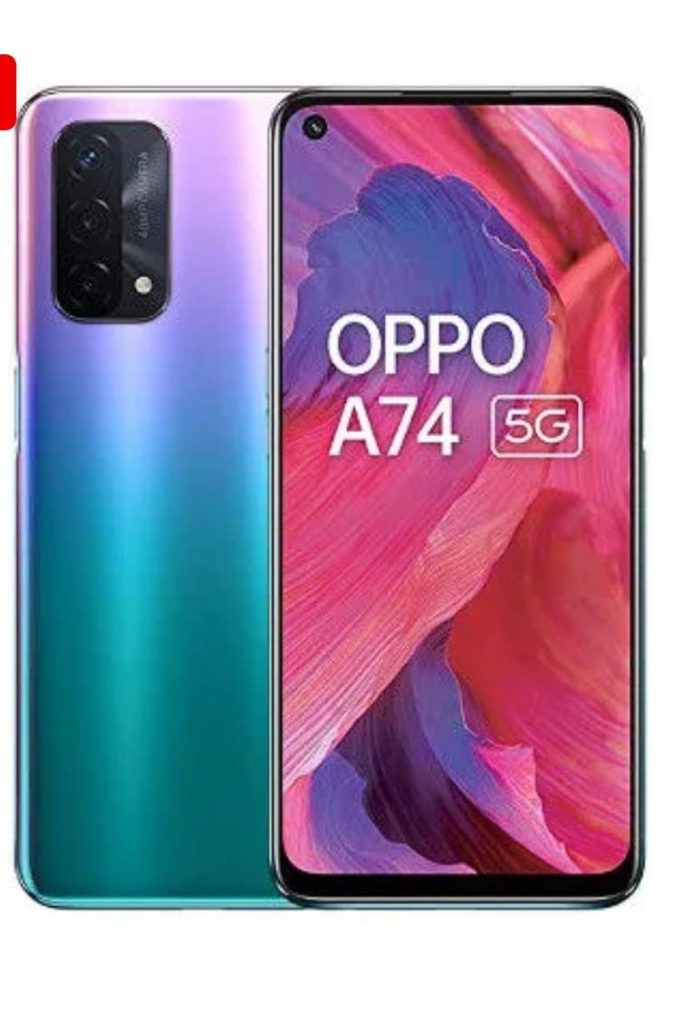

this is oppo a74 mobile. The customer brought the mobile to our shop. The technician asked the customer what was the problem. She said that the light and graphic is not coming on the mobile.The technician received the mobile and said that he will repair the mobile.

𝙽𝚘𝚠 𝙻𝚎𝚝 𝚄𝚜 𝚂𝚘𝚕𝚟𝚎 𝚃𝚑𝚎 𝙿𝚛𝚘𝚋𝚕𝚎𝚖 𝙸𝚗 𝚃𝚑𝚒𝚜 𝙼𝚘𝚋𝚒𝚕𝚎 :

• First open the mobile back panel.
• If you connect the 6 in 1 charger to the mobile, it takes 0.7 milli ampere.
• There is no charging in this mobile. After connecting the charger, the mobile vibrated. But the mobile does not turn on due to lack of charging.
• After charging the mobile, it turns on but the light and graphic does not come on mobile .
• this is OLED SECTION.

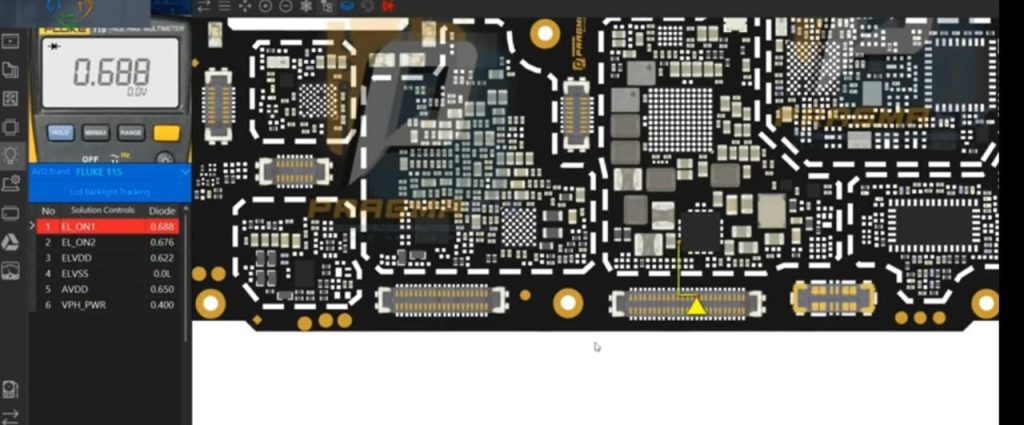

• Open Pragmafix in system and go to oppo a74 in oled section we have to go to apta ic.
• All the lines related to lighting and graphic section are in apta ic.
• There in the pragmafix he told that he had checked the voltages in the fluke multimeter.
• Elon 1, Elon 2, Elvdd, Elvss, Avdd and vph Power these 6 lines we have to check.

Krish Mobile Training Institute

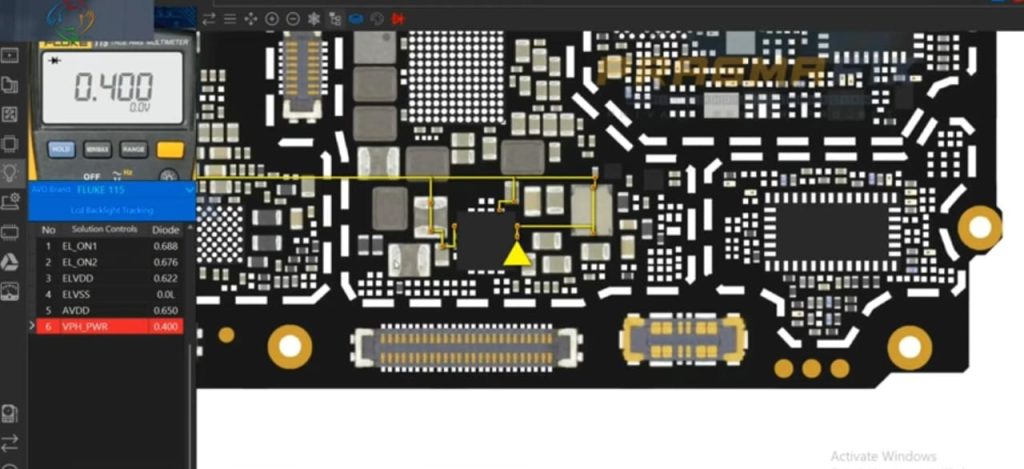

• First we need to check the vph power. This vph power charging will go to 2 coils near the opte ic from now on.
• Then +6 v comes on the elvdd line. On elvss line – 4.6 v comes. Are these two coming or need to be checked. These go from the apta ic to the display connecter.
• Next is the avdd line which is the main line. 7 v to 8 v should come on this.
• Then el on 1 and el on 2 these two lines also go clearly from the apta IC to the display connecter.
• This checking process is done with connecting the battery to the board and without power on the mobile.

Now let's check in the board :

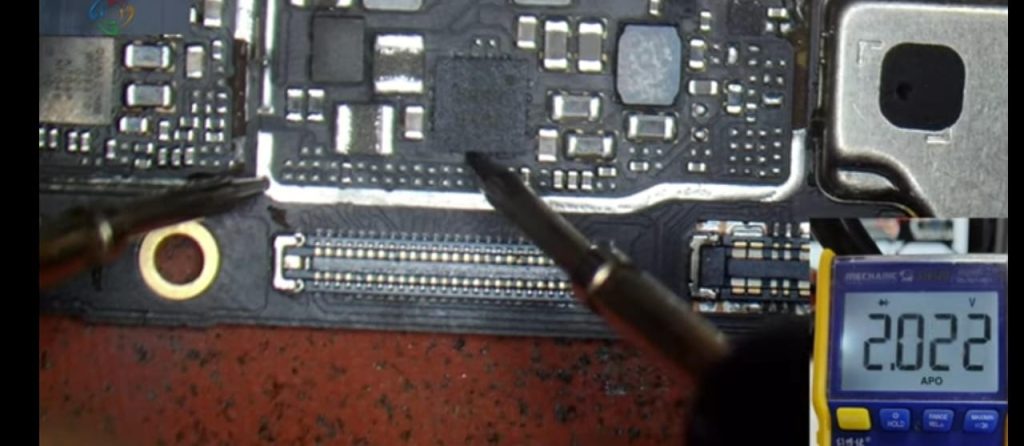

• Now we have to check gr value in board.
• On the board we have to check gr value on elon 1, elon 2, elvdd, elvss, avdd, vph power lines.
• Now we can power on mobiles and connect battery and only then check avdd, elvdd, elvss lines.
• After turning on the mobile, if you check on the avdd line, you get 7 v to 8 v.
• + 6 v and – 4.6 v should not come on the elvss and elvdd lines after power on the mobile.

• gr value is there but voltages are not coming on elvdd and elvdd lines .
• These voltages are coming from the apta IC so there is a need to replace the apta IC.
• Already we have another Samsung scrap board. Removed the apta IC from it.
• Check the dot above the apta IC before removing it. Even while looking and refixing that dot should be looked after.
• We have removed the IC from the Samsung board and now we have to refix it in the oppo a 74 board by looking at the direction.

If you want to See More Videos then Click on This Link :-www.youtube.com/@krishmobiletraininginstitute.

• Let’s attach the board to the mobiles and check whether the lighting and graphics are coming in the mobile.
• Also mobile have display problem so we took another display and checked.

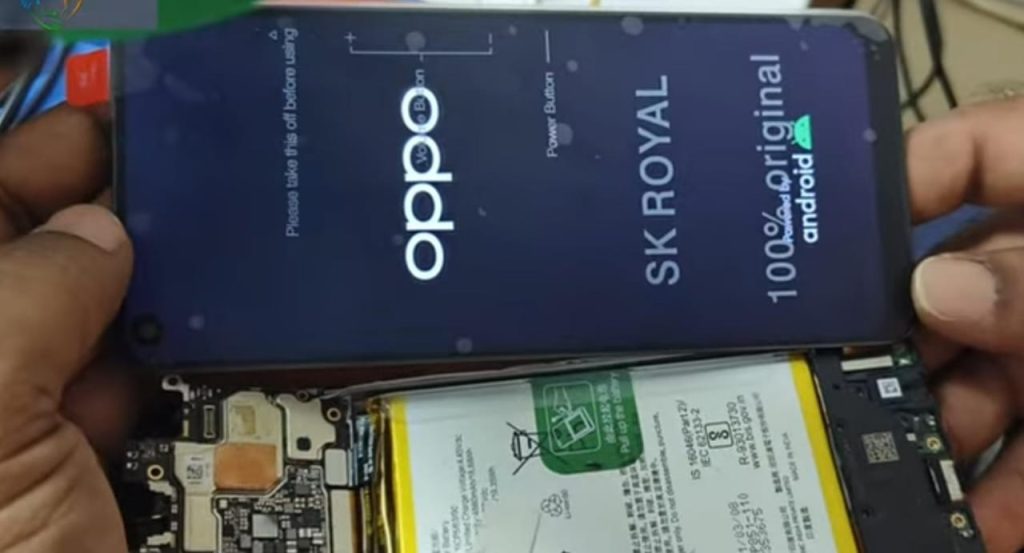

• Mobile turned on successfully and lighting and graphic problem also solved.
• The customer is also satisfied that the problem is solved after the mobiles are switched on.
• The problem is Solved.

Video Link Is Given In The Below :

Thank You By Team K.M.T.
